- Центр комплектации строительстваИзоляторы предназначены для работы изолирующих узлах контактной сети переменного тока напряжением 25 и 27,5 кВ частотой до 100Гц электрифицированных железных дорог в атмосфере с различной степенью загрязнения. Железнодорожные полимерные изоляторы имеют те же составляющие элементы, что и линейные подвесные, но изоляционная оболочка выполнена цельнолитым способом. Срок эксплуатации не менее 25 лет.

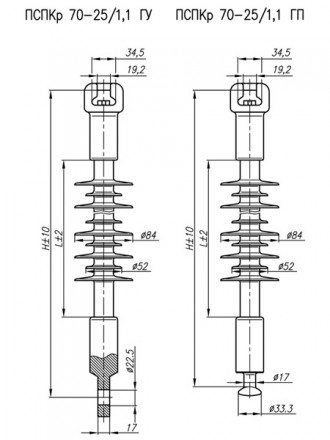

Технические характеристики изолятора ПСПКр 70-25
|
Тип ГОСТ Р 51204 |
Uраб, кВ |
Uном, кВ |
Строит. высота Н, мм |
Изоляц-я высота L, мм |
Габаритная высота Hr, мм |
Длина пути утечки, мм |
Диаметр грузонесущего стержня, мм |
Масса,кг |
Степень загрязнения атмосферы |
|
ПСПКр 70-25/0,95В |
27,5 |
25 |
450 |
248 |
430 |
950 |
22 |
2,1 |
III-IV |
|
ПСПКр 70-25/0,95Г |
27,5 |
25 |
450 |
257 |
479 |
850 |
22 |
2,1 |
II-IV |
|
ПСПКр 70-25/1,1-В |
27,5 |
25 |
620 |
437 |
110 |
22 |
2,3 |
2,4 |
III…VII |
|
ПСПКр 70-25/1,1-Г |
27,5 |
25 |
620 |
437 |
110 |
22 |
2,4 |
2,45 |
III…VII |
