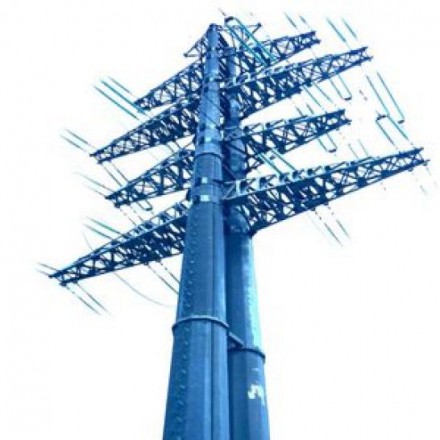

Многогранная анкерная переходная опора ЛЭП АПМ330-2.70

В мировой практике имеется солидный опыт использования данных опор, тогда как в России они нашли свое широкое применение только десятилетие назад, благодаря внедрению одной из государственных программ (о создании и внедрении Федеральной сетевой компанией стальных многогранных опор для ВЛ до 500 кВ).

На указанных опорах предусмотрена подвеска сталеалюминевых проводов 2АС 500/336 и 2АС400/93 соответственно.

Характеристики многогранной опоры АПМ330-2.70

Схема-чертеж

Предназначены стальные многогранные опоры ЛЭП для поддержания ВЛ с напряжением 220 кВ как в населенной, так и в ненаселенной местности, гололедных и ветровых (I-V) районах, где температура воздуха может опуститься до -65С.

Особенности производства

Стальные многогранные опоры ЛЭП производят из низколегированной стали в соответствии с рабочими чертежами ряда российских проектных институтов.

Опора представляет собой конструкцию, выполненную из стоек. Стойки имеют форму полых усеченных пирамид, а в поперечном сечении – правильный многогранник. Соединения в секциях стоек - телескопические или фланцевые, а траверсы – многогранные, решетчатые или изолирующие.

Преимущества

• Сокращенные сроки строительства. Если сравнивать с железобетонными или решетчатыми аналогами, то работы выполняются в несколько раз быстрее (до 4 раз!), что обусловлено следующими факторами:Снижение материальных затрат. Экономический эффект от возведения ВЛ с использованием стальных многогранных опор выше на 12-15% относительно ВЛ с использованием бетонных, и до 50% выше, чем при возведении ВЛ с решетчатыми опорами. Более того, он может быть увеличен, если работы по замене или монтажу опор производятся в северных и труднодоступных районах.
  • увеличение межопорных расстояний за счет повышенной прочности (и, соответственно, уменьшения количества опор);
  • снижение трудозатрат (бригада из семи человек стыкует секции лебедкой за 1 час; закрепляет траверсы за 40 минут и устанавливает опору на фундамент, закрепляя болтами из комплекта, за 40 минут).
• Удобная транспортировка. Благодаря телескопической конструкции, секции можно разместить одна в другой и перевезти обычным транспортом, что в три-четыре раза дешевле, чем транспортировка железобетонных опор.
• Сокращение затрат на землеотвод.
• Адаптивность. Автоматизированные процессы проектирования и производства позволяют быстро подготовить к установке оптимальный вариант многогранной опоры.
• Надежность. Срок службы опоры с оцинкованным покрытием – до 75 лет.
• Вандалоустойчивость.
